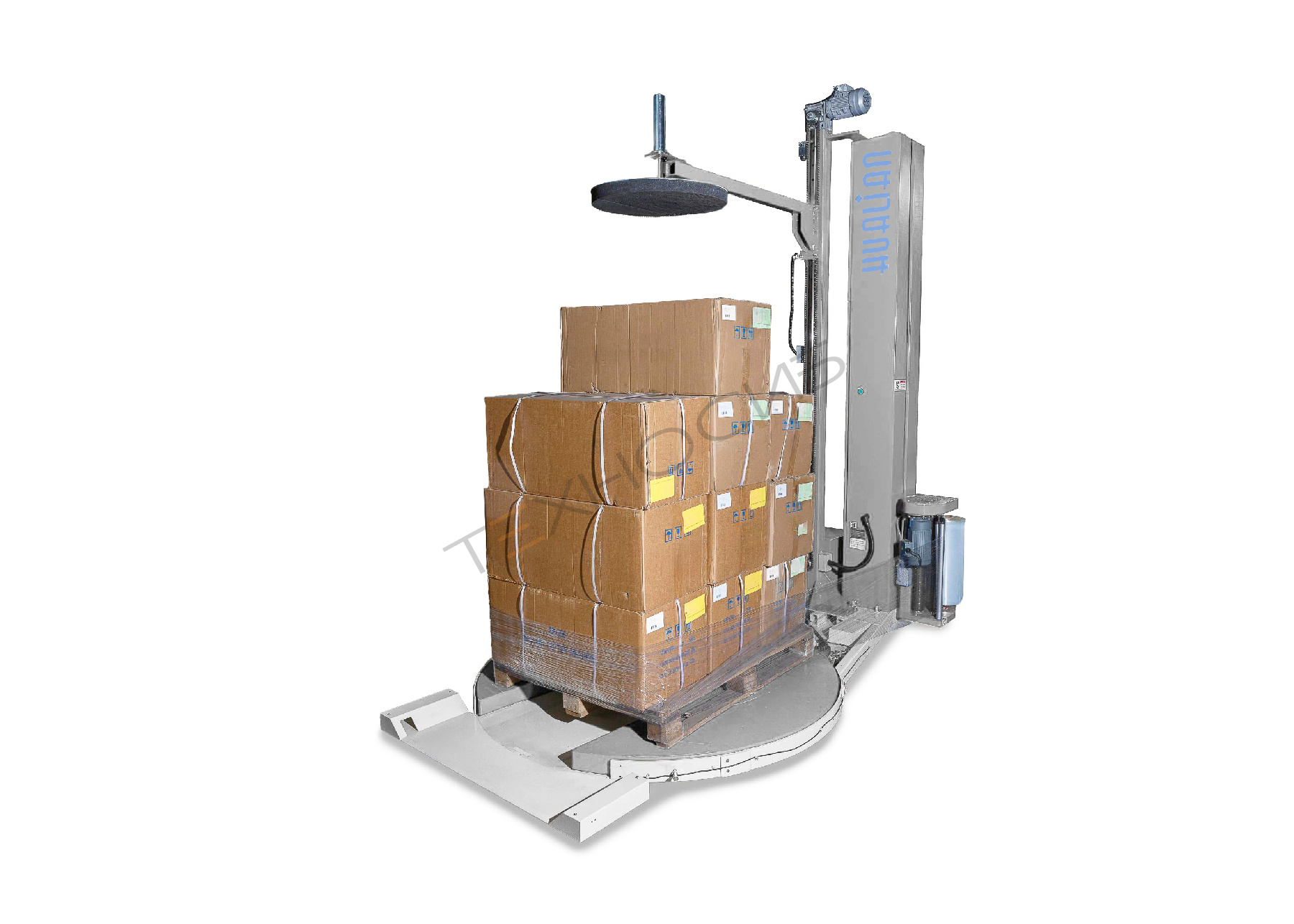

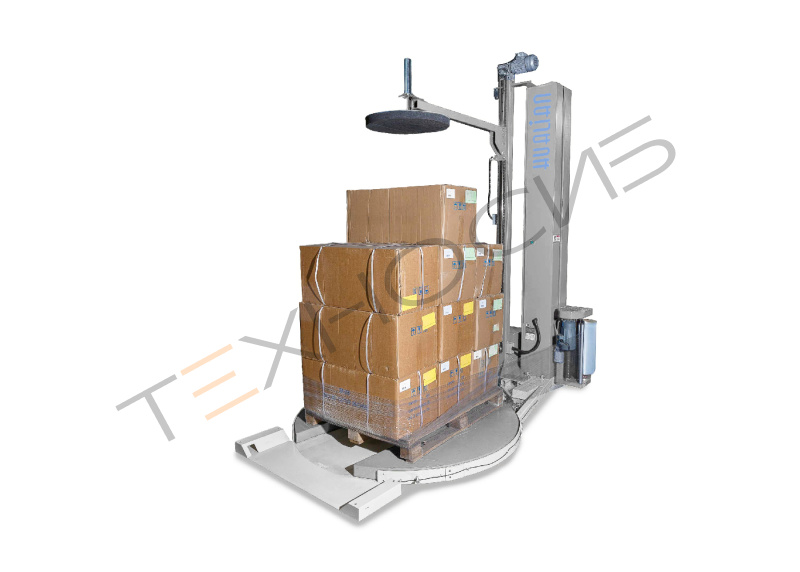

Паллетоупаковщик HL-1650FP Эко с E-платформой (с моторизированной кареткой, с прижимом)

Паллетоупаковщик HL-1650F Economical предназначен для автоматизированной обмотки грузов на поддонах стрейч-пленкой. Упаковочная машина объединяет коробки, мешки и другую тару в устойчивую грузовую единицу, защищая продукцию от пыли, загрязнений и смещения в процессе хранения и перевозки.

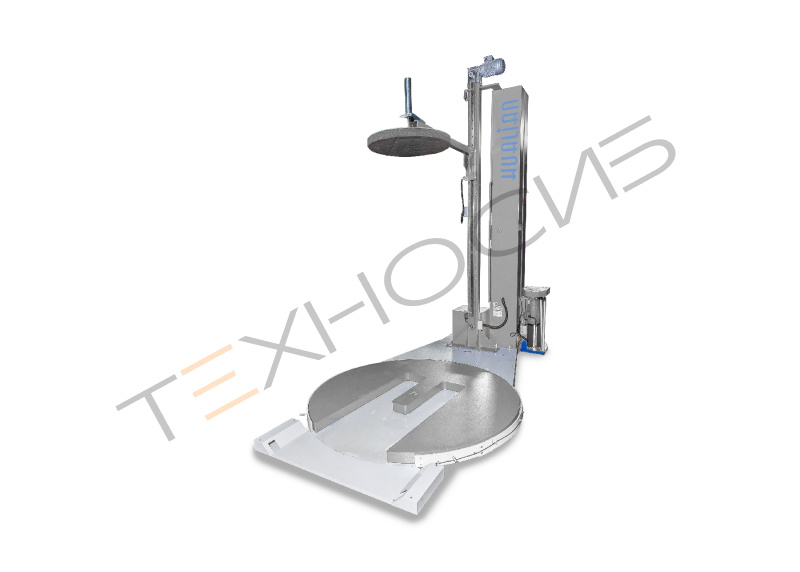

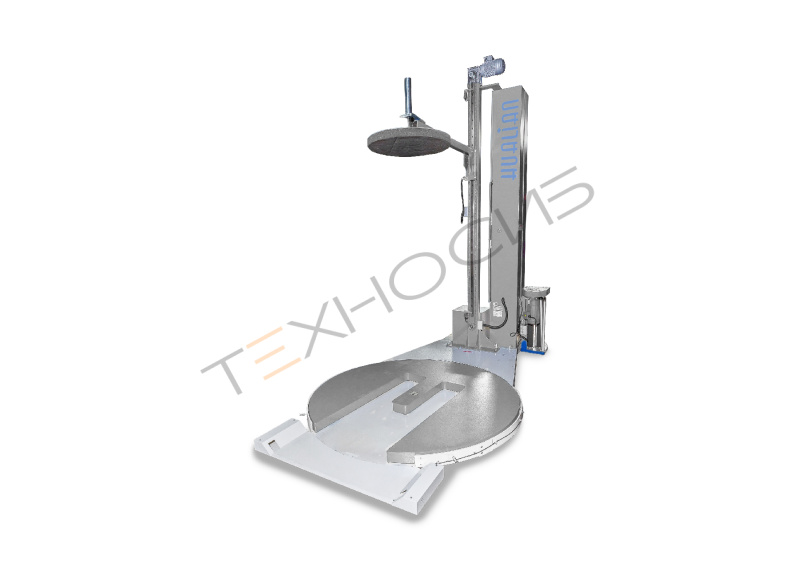

Модель оснащена E-образной поворотной платформой. Благодаря открытому контуру поддон устанавливается на рабочий стол с помощью гидравлической тележки без применения отдельной загрузочной рампы. Такая конструкция упрощает перемещение паллет и позволяет компактно организовать упаковочную зону.

Система предварительного растяжения стрейч-пленки помогает сократить расход материала и поддерживать стабильное усилие его натяжения. Оборудование подходит для складов, распределительных центров, торговых комплексов и производственных предприятий пищевой, фармацевтической, химической и других отраслей.

Автоматическая обмотка снижает объем ручных операций и обеспечивает повторяемые параметры упаковки. Настройки цикла позволяют учитывать высоту, устойчивость и особенности размещения продукции на поддоне.

Принцип работы

Паллету с грузом заводят на E-образную платформу при помощи гидравлической тележки. Оператор закрепляет конец стрейч-пленки у основания поддона, выбирает режим и устанавливает параметры упаковки через русифицированную сенсорную панель.

После запуска платформа плавно набирает скорость и вращает паллету вокруг вертикальной оси. Одновременно моторизированная каретка перемещается вдоль стойки, укладывая пленку перекрывающимися витками по всей высоте груза.

Перед нанесением упаковочного материала приводной механизм каретки выполняет его предварительное растяжение. Престрейч обеспечивает более полное использование длины рулона и помогает сформировать плотную фиксирующую оболочку с равномерным натяжением.

Работу основных узлов обеспечивают три электродвигателя: отдельные приводы используются для вращения платформы, вертикального хода каретки и подачи пленки. Количество усиливающих витков в нижней и верхней частях паллеты устанавливается независимо.

Высота груза определяется фотодатчиком или задается по продолжительности подъема каретки. Временной режим рекомендуется выбирать при обмотке контрастных, зеркальных и интенсивно отражающих поверхностей, которые могут мешать корректному распознаванию верхней границы оптическим датчиком.

После выполнения программы каретка возвращается в исходное положение, а поворотный стол плавно тормозит и останавливается в заданной точке. Готовую паллету можно сразу снять с платформы гидравлической тележкой.

Особенности и преимущества

• E-образная платформа — позволяет устанавливать и снимать поддоны гидравлической тележкой без отдельной рампы.
• Система престрейча — предварительно растягивает упаковочный материал, повышая эффективность использования каждого рулона.
• Моторизированная подача пленки — помогает поддерживать равномерное натяжение при движении каретки.
• Три независимых двигателя — отдельные приводы отвечают за вращение стола, подъем каретки и работу механизма подачи пленки.
• Сенсорная панель на русском языке — используется для выбора программы, настройки параметров и контроля текущего цикла.
• Ручной, полуавтоматический и автоматический режимы — дают возможность выбрать подходящую степень автоматизации упаковочного процесса.
• Раздельная настройка нижней и верхней обмотки — число фиксирующих витков регулируется отдельно для основания и верхнего яруса груза.
• Фотодатчик высоты — автоматически определяет верхний край стандартной паллеты и управляет изменением направления каретки.
• Настройка высоты по времени — позволяет упаковывать грузы, для которых оптический способ распознавания недостаточно надежен.
• Регулируемое верхнее перекрытие — корректировка положения фотодатчика обеспечивает укладку пленки выше верхней границы продукции.
• Плавный старт платформы — снижает динамическое воздействие на недостаточно устойчивые грузы.
• Плавное торможение — уменьшает вероятность смещения продукции при завершении обмотки.
• Автоматическое позиционирование стола — после окончания цикла платформа занимает заданное положение для удобного вывоза поддона.
• Цепной привод поворотной платформы — передает крутящий момент при регулярной эксплуатации оборудования.
• Цепной механизм подъема каретки — обеспечивает стабильное вертикальное перемещение рулона вдоль стойки.
• Датчик безопасности каретки — останавливает ее движение при контакте с препятствием или возникновении нештатной ситуации.
• Аварийный выключатель — позволяет оперативно прекратить работу движущихся механизмов.
• Транспортировочные отверстия — облегчают перемещение машины и ее установку на выбранном участке склада или цеха.
• Равномерное нанесение пленки — способствует устойчивой фиксации продукции и формированию аккуратной упаковки.
• Компактная организация загрузки — отсутствие рампы сокращает площадь, необходимую для размещения паллетоупаковщика.
