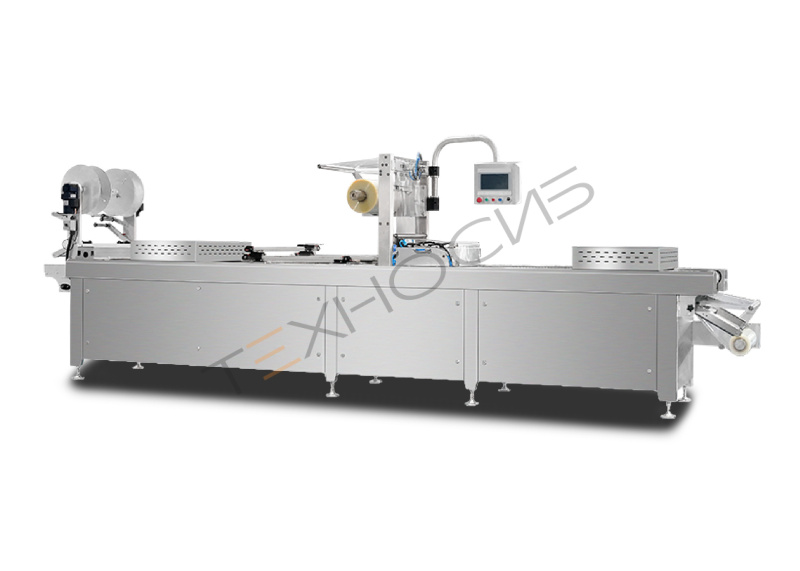

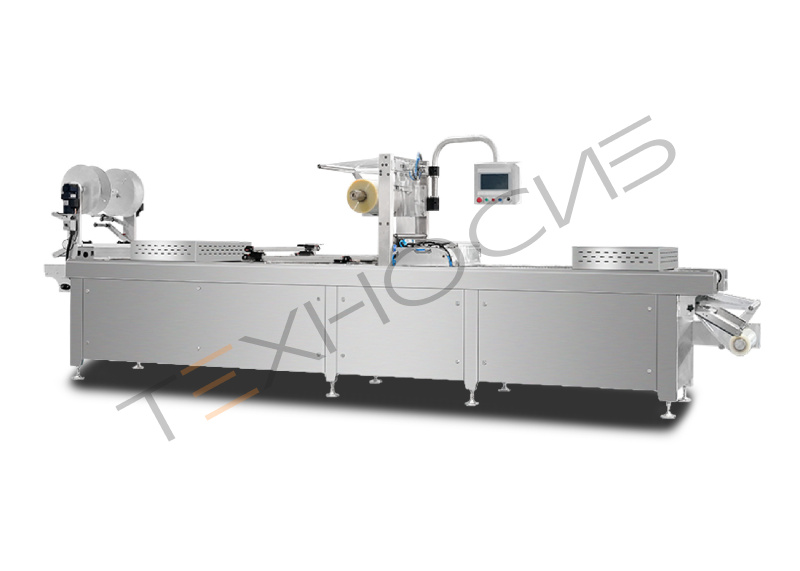

Высокоскоростная термоформовочная машина HVR-420A-U (180*128;360*192;180*192,газ,вод.охл-ль,стр.п-р)

Термоформовочная машина HVR-420A-U предназначена для автоматического изготовления упаковки из мягкой пленки с последующим вакуумированием или замещением воздуха модифицированной газовой средой. Модель применяется для фасовки мяса, овощей и другой пищевой продукции, а также медицинских изделий и электронных компонентов.

Глубина формования до 120 мм позволяет упаковывать продукцию различного объема. Производительность оборудования достигает 12 циклов в минуту, поэтому машина подходит для предприятий с интенсивным темпом выпуска и может использоваться как отдельная единица либо в составе автоматизированной линии.

Принцип работы

Нижняя пленка поступает с размоточного узла в формовочную секцию, где под воздействием заданных технологических параметров из нее создаются упаковочные ячейки. После размещения продукции сформированные лотки перемещаются в вакуумную камеру.

В зависимости от выбранной программы из упаковки удаляется воздух либо после вакуумирования подается газовая смесь. Далее лотки герметично закрываются верхней пленкой, а на готовую упаковку наносится маркировка с помощью встроенного струйного принтера. Остатки упаковочного материала автоматически собираются узлом намотки.

Рабочие параметры устанавливаются через панель управления. Подъем пресс-формы и матрицы в вакуумной секции выполняется сервоприводами, а насос Busch RD 0360 A производительностью 300 м³/ч обеспечивает интенсивную откачку воздуха. Стабильный температурный режим поддерживается системой водяного охлаждения с чиллером.

Особенности конструкции

• Производительность до 12 циклов в минуту — машина рассчитана на высокоскоростную серийную упаковку.
• Два технологических режима — возможна упаковка под вакуумом или в модифицированной газовой среде.
• Автоматический рабочий цикл — оборудование последовательно выполняет формование, вакуумирование, газонаполнение, запайку и маркировку.
• Формование глубиной до 120 мм — расширяет ассортимент продукции, подходящей для упаковки.
• Вакуумный насос Busch RD 0360 A — производительность 300 м³/ч способствует быстрой откачке воздуха и созданию глубокого вакуума.
• Сервоприводной подъем матрицы и пресс-формы — обеспечивает точное перемещение механизмов и поддерживает высокую скорость цикла.
• Три формата матриц в комплектации — предусмотрена оснастка размером 180×128, 360×192 и 180×192 мм.
• Возможность смены формовочной оснастки — позволяет перенастраивать машину для изготовления упаковки других размеров.
• Стабилизированный узел размотки — препятствует смещению и нежелательному растяжению пленки во время подачи.
• Намотка пленочных отходов — обрезки собираются в рулон, упрощая обслуживание оборудования и поддержание порядка на участке.
• Встроенный струйный принтер — дает возможность наносить маркировочную информацию непосредственно в процессе упаковки.
• Регулируемая высота конвейера 770–850 мм — облегчает согласование машины с другим оборудованием производственной линии.
• Интегрированный электрический шкаф — делает компоновку более компактной и защищает электрические компоненты.
• Чиллер водяного охлаждения — входит в стандартную комплектацию и поддерживает стабильность технологического процесса.
• Корпус из нержавеющей стали AISI 304 — устойчив к коррозии, подходит для санитарной обработки и длительной эксплуатации.
