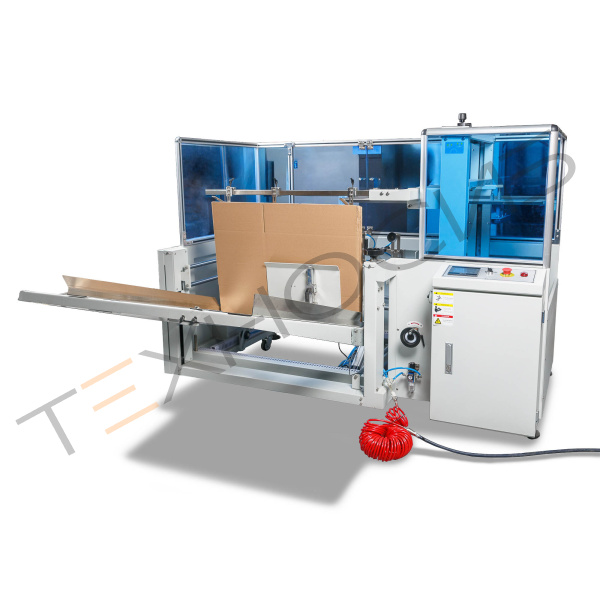

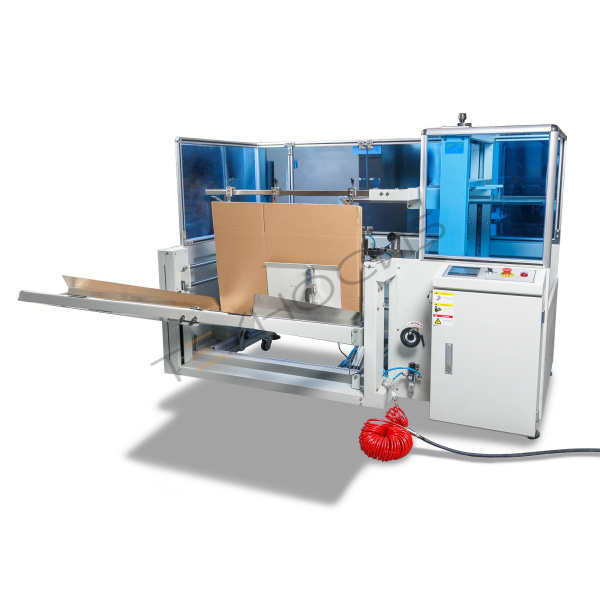

Автоматический формирователь коробов CXJ-4540D (кастомизация для высоты коробки 100 мм)

CXJ-4540D предназначен для автоматической сборки картонных коробов из плоских заготовок. Модель адаптирована к работе с тарой высотой от 100 мм, включая невысокие короба, для которых требуется точное позиционирование формующих механизмов.

Оборудование выполняет раскрытие заготовки, складывание нижних клапанов и заклеивание дна. После завершения цикла сформированный короб передается на участок загрузки продукции. Машина может работать автономно или в составе производственной упаковочной линии.

Формирователь поддерживает применение клейкой ленты из БОПП и ПВХ, а также безводного упаковочного скотча. Запаечный узел может быть выполнен под ленту шириной 48 или 60 мм.

Принцип работы

Плоские картонные развертки загружаются в магазин емкостью до 80 штук. Механизм поочередно отделяет заготовки от стопы, раскрывает их и придает коробам объемную форму. Пневматические цилиндры обеспечивают последовательное движение формующих элементов.

В следующей секции нижние клапаны складываются в установленном порядке. Затем вдоль центрального стыка наносится клейкая лента, которая фиксирует дно и подготавливает тару к наполнению. Собранный короб автоматически выводится из машины.

Производительность формирователя составляет от 8 до 10 коробов в минуту. При переходе на другой типоразмер положение направляющих и рабочих механизмов корректируется в соответствии с габаритами упаковки. Для функционирования пневматических узлов требуется подключение к компрессору.

Особенности конструкции

• Работа с коробами высотой от 100 мм — конструкция позволяет формировать невысокую картонную тару.
• Полный цикл сборки — машина автоматически раскрывает заготовку, складывает нижние клапаны и заклеивает дно.
• Производительность 8–10 коробов в минуту — оборудование подходит для серийной подготовки тары к наполнению.
• Магазин до 80 заготовок — увеличенная вместимость сокращает частоту пополнения стопы картонных разверток.
• Разборная конструкция магазина — упрощает установку, настройку и обслуживание загрузочного узла.
• Пневматическое управление механизмами — цилиндры приводят в действие узлы раскрытия и складывания клапанов.
• Выбор ширины клейкой ленты — заклеивающий модуль может быть подготовлен для скотча 48 или 60 мм.
• Совместимость с разными лентами — допускается использование БОПП-, ПВХ- и безводного упаковочного скотча.
• Регулировка под типоразмер — положение направляющих и формующих элементов настраивается под габариты картонной тары.
• Окрашенный стальной корпус — защищает внутренние узлы, выдерживает механические нагрузки и подходит для регулярной очистки.
• Доступ к рабочим механизмам — компоновка облегчает осмотр, очистку и техническое обслуживание оборудования.
• Интеграция в линию — сформированные короба можно передавать на последующие операции фасовки, закрытия и транспортировки.
• Подключение к внешнему компрессору — источник сжатого воздуха необходим для работы пневматической системы.
