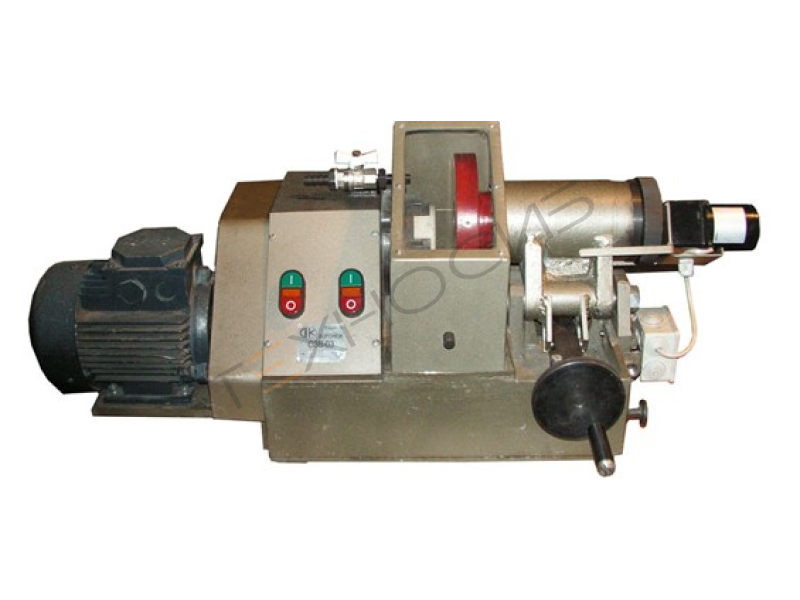

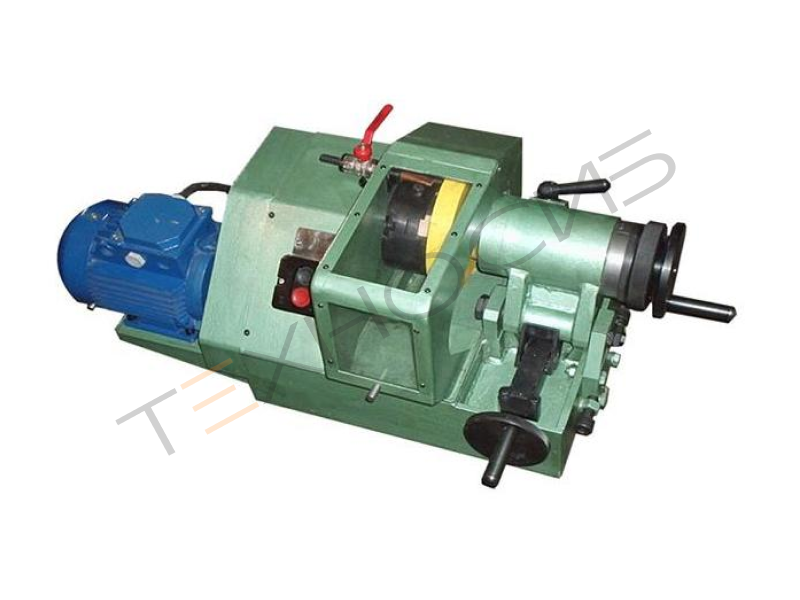

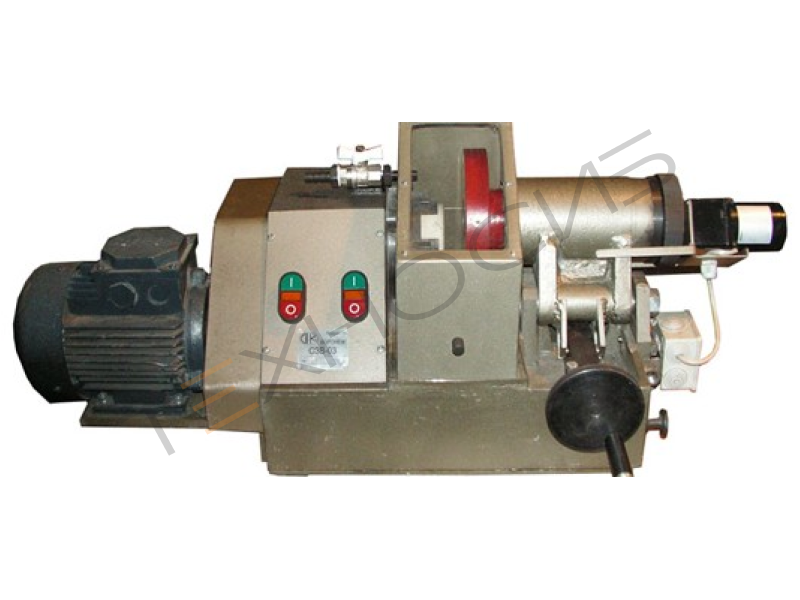

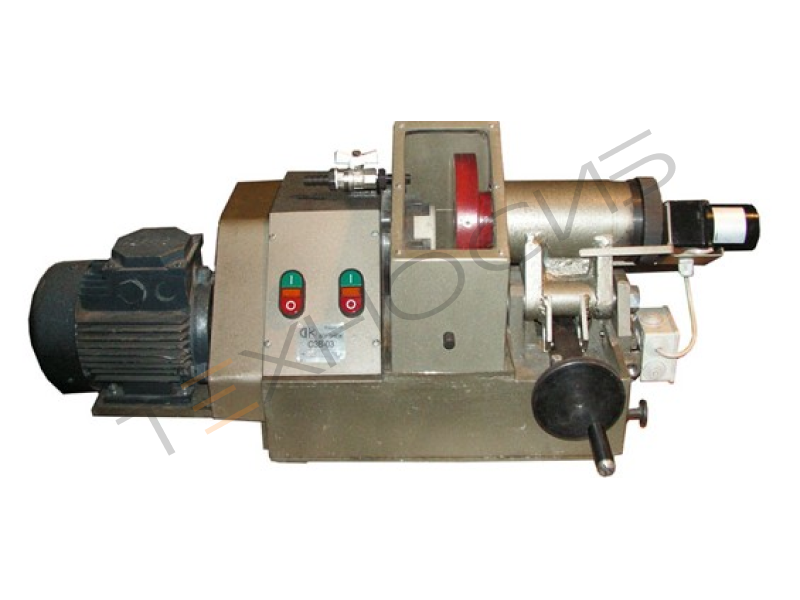

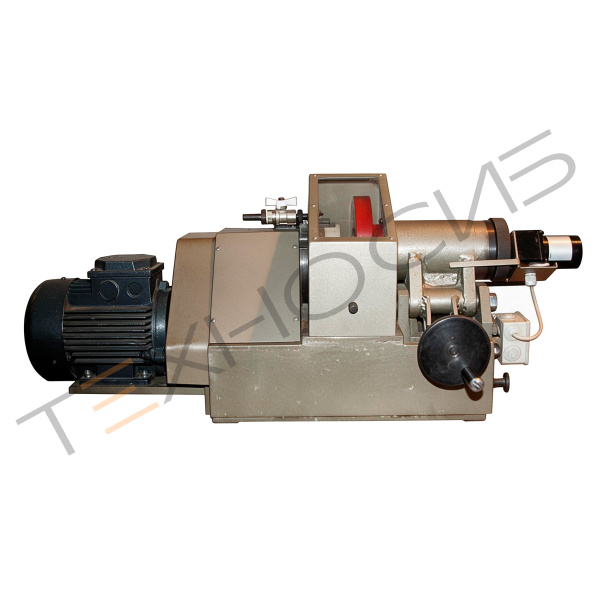

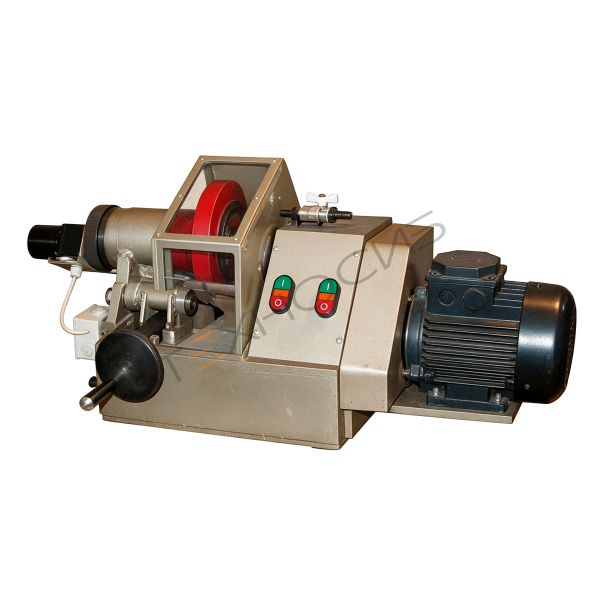

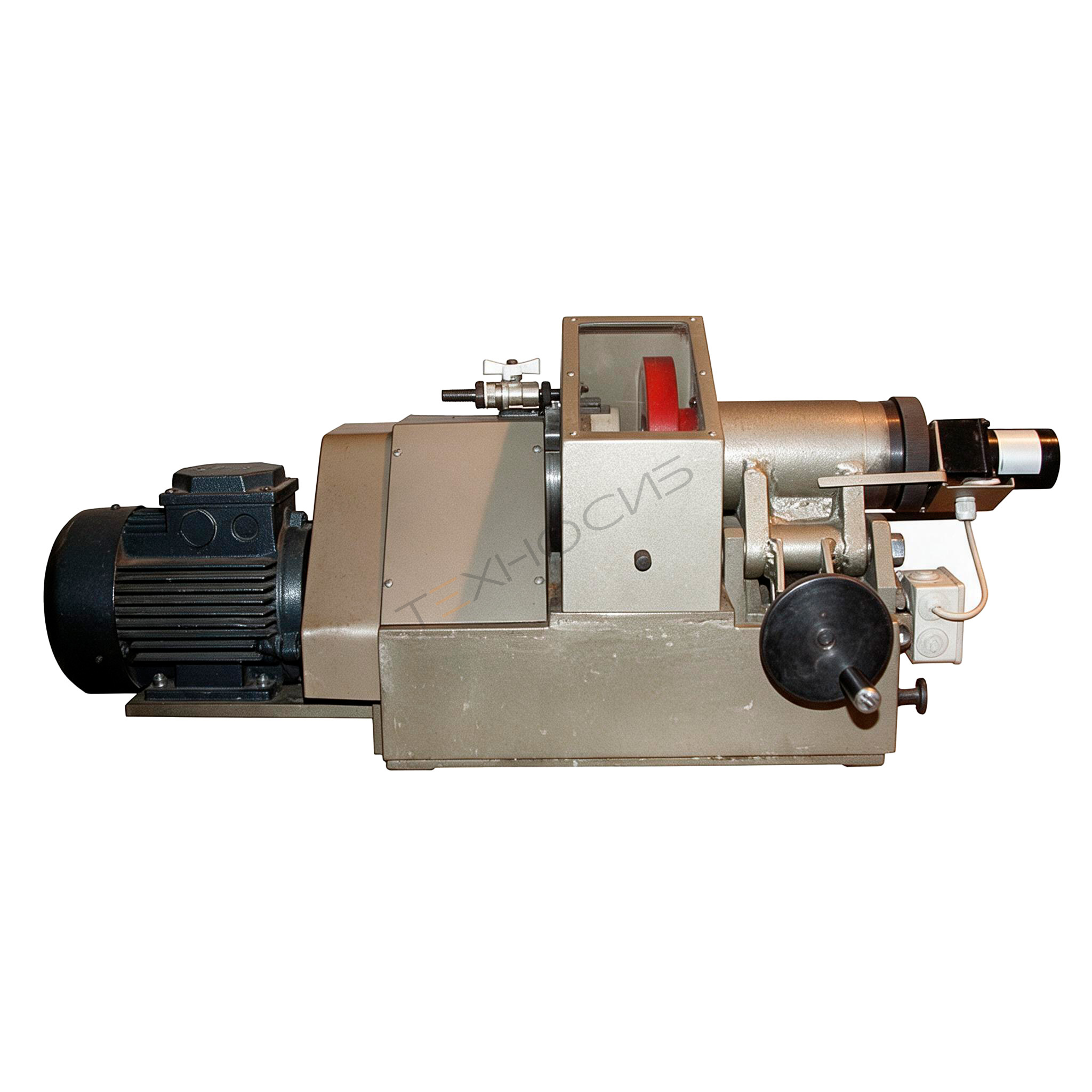

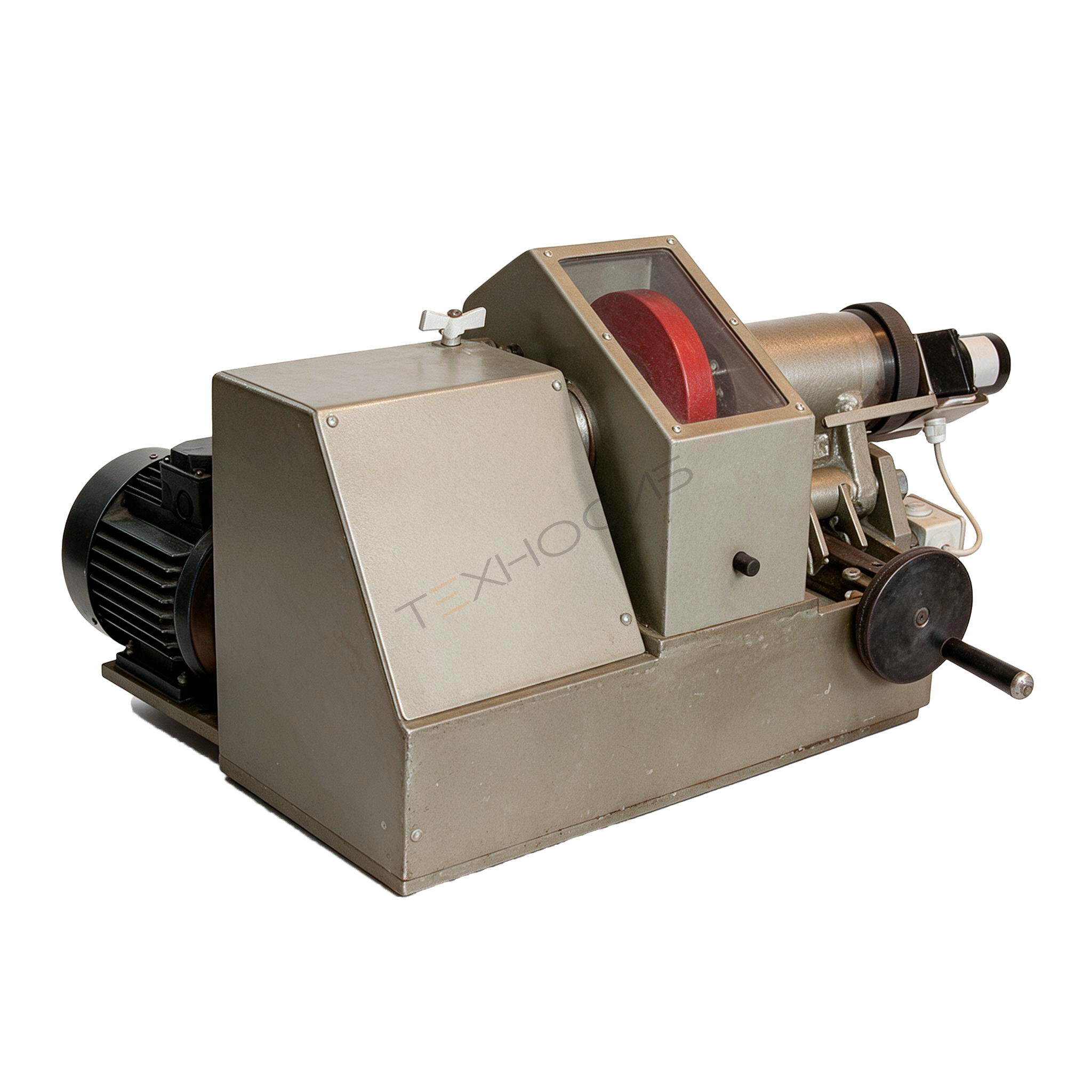

Заточной станок СЗВ-03М

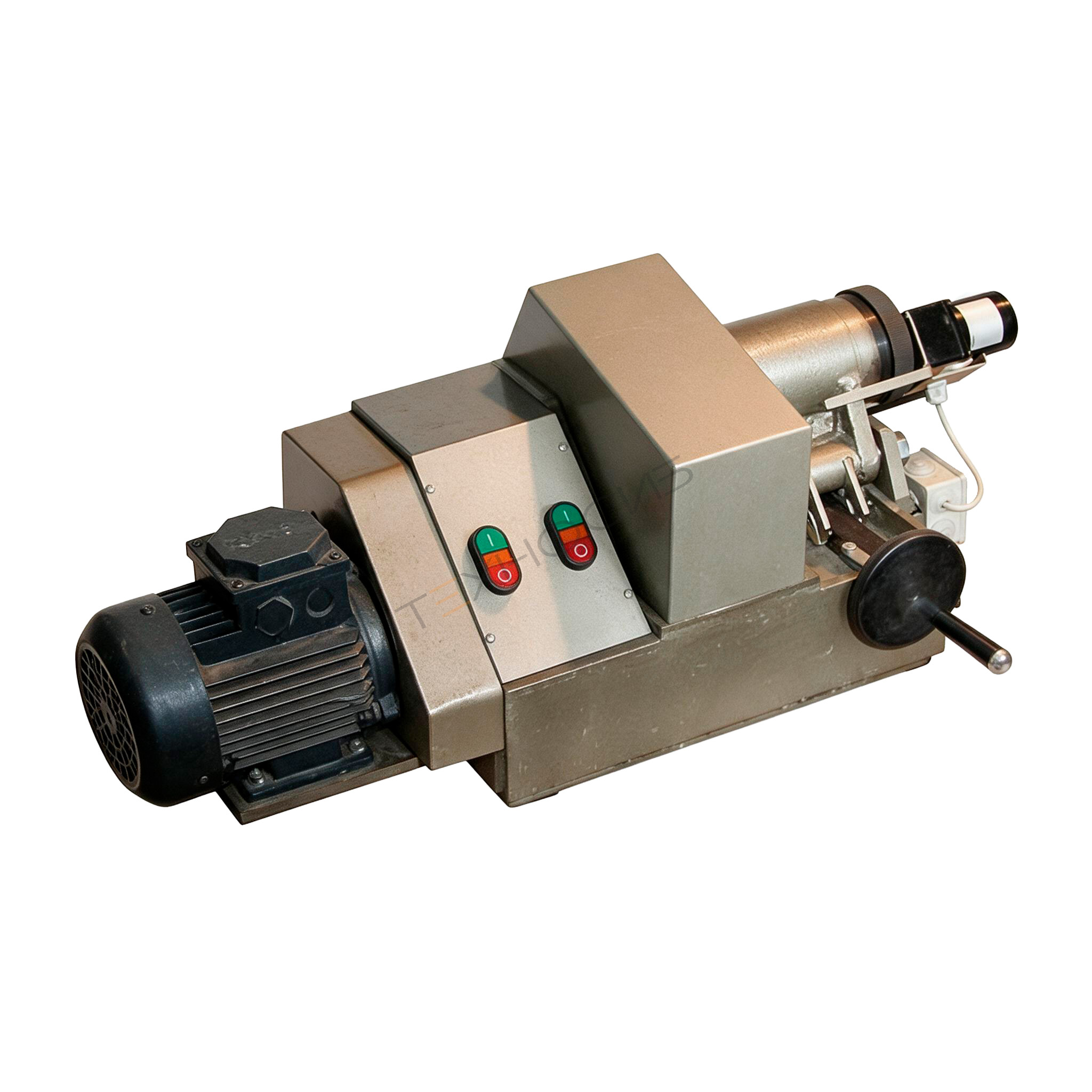

Если Вы не хотите вручную вращать ручку привода магнитной планшайбы, мы можем предложить следующую модификацию станка СЗВ-03М - полуавтомат. На этом станке установлен мотор-редуктор на заднюю бабку и процесс вращения магнитной планшайбы производиться автоматически.

Думаю, что Вам, будет не без интересно ознакомиться с заточным станком СЗВ-03М, производящем заточку волчкового режущего инструмента - решёток и крестовых ножей. Данный станок способен производить заточку режущего инструмента всех видов волчков, как отечественного, так и импортного производства, так как он имеет возможность затачивать решётки и ножи, как без ступицы, так и со ступицей.

Этот уникальный плоскошлифовальный мини-станок позволяет затачивать решётки и крестовые ножи диаметром от 80 мм до 300мм с отклонением от плоскостности поверхности до 0,01мм на 100 мм длины. Следует обратить внимание на то, что в некоторых импортных волчках применяют крестовые ножи со ступицей, выступающей за срез ножа. Поэтому заточка такого инструмента традиционным способом представляет определённую трудность. В конструкции станка СЗВ-03М предусмотрена планшайба, на которой постоянными магнитами крепится крестовый нож или решётка Планшайба имеет углубление для ступицы, а чаша абразивного круга не врезается в тело ножа. Применение мотор-редуктора и частотного регулятора облегчило труд заточника. Теперь ему не нужно вручную крутить ручку привода магнитной планшайбы,

Достоинствами данного станка являются:

1. Возможность затачивать режущий инструмент из любых видов сталей, так как в процессе заточки производится охлаждение "СОЖ" (или водой) обрабатываемой поверхности. Применение специальной СОЖ предпочтительнее, так при этом повышается эффективность резания и качество обрабатываемой поверхности.

2. Не плоскостность заточенной поверхности не превышает 0,01мм на 100мм длины , что соответствует чертёжным требованиям к решёткам и крестовым ножам.

3. Малые габариты станка (он умещается на1/3 письменного стола) позволяют установить станок в любом небольшом помещении рядом с волчком и производить заточку немедленно по любому "капризу" технолога.

4. Малая энергоёмкость станка по сравнению с плоскошлифовальным станком делает его экономически выгодным ( всего 0.37 кВт).

5. Экономный съём металла при заточке, что очень выгодно при эксплуатации импортных волчков с дорогим инструментом. Съём металла не более 0,01мм, в то время как на шлифовальном станке съём может достигать до 0.1мм, что в 10 раз больше.

6. Абразивный круг и другие расходные материалы отечественного производства делают его независимым от зарубежных поставок, так как их можно купить в любой торгующей инструментами организации.
7. Для работы на этом станке не требуется высокая квалификация заточника. Достаточно внимательно прочитать паспорт и просмотреть видеозапись с инструкцией по эксплуатации.
