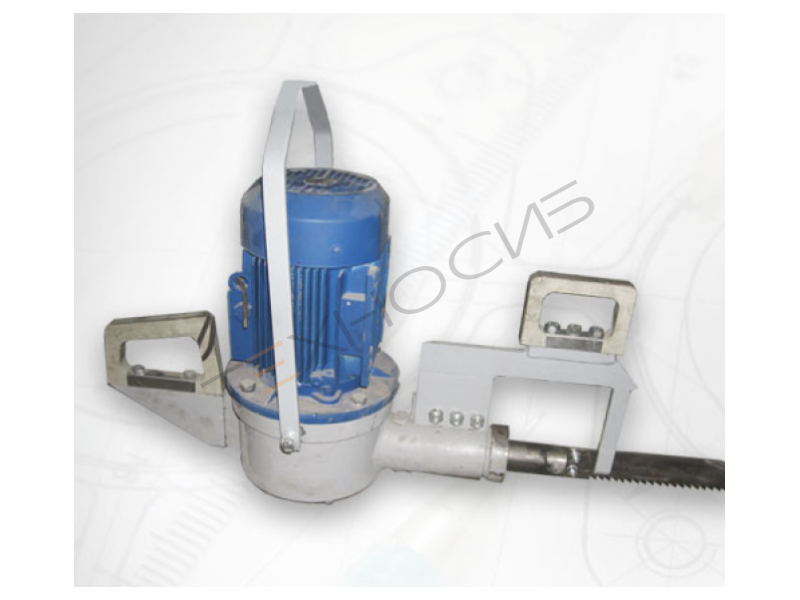

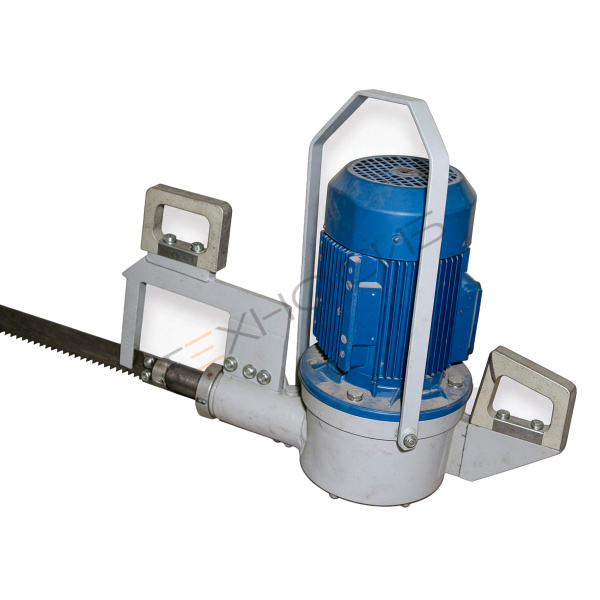

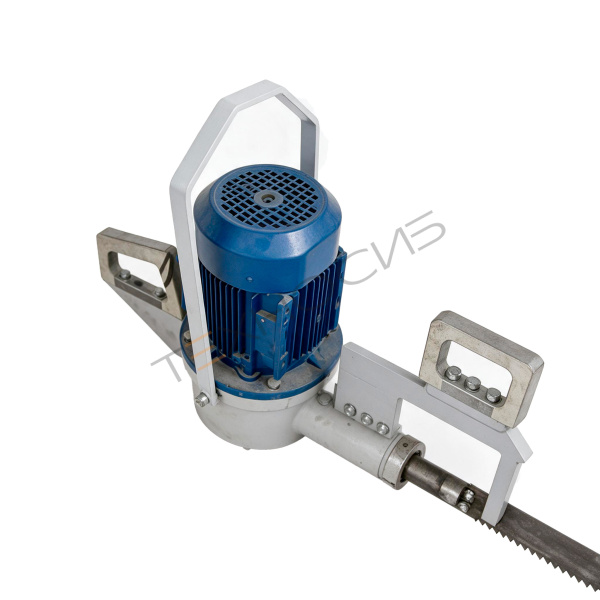

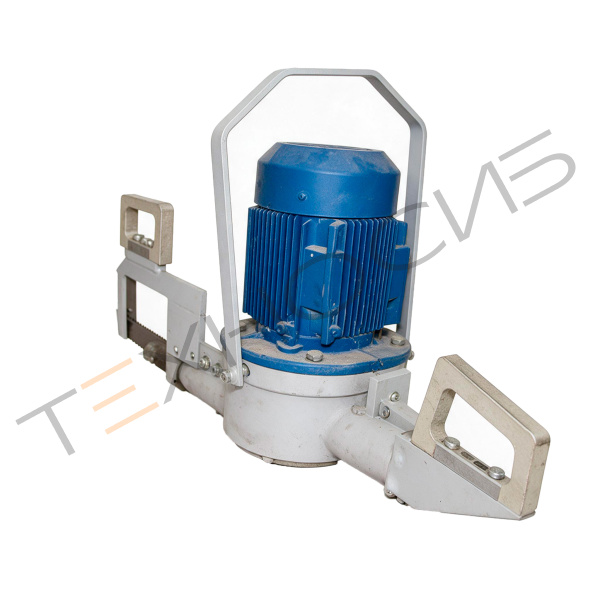

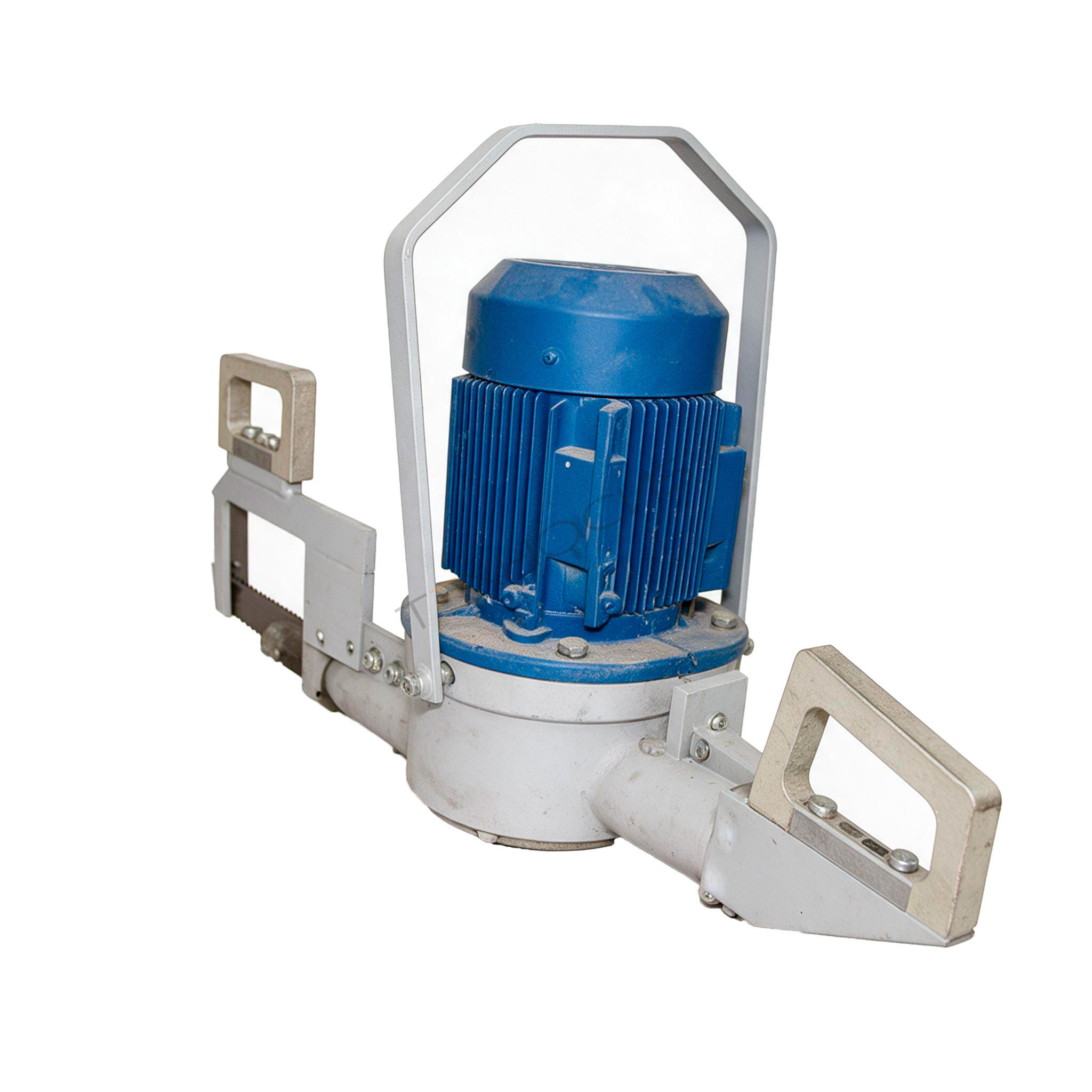

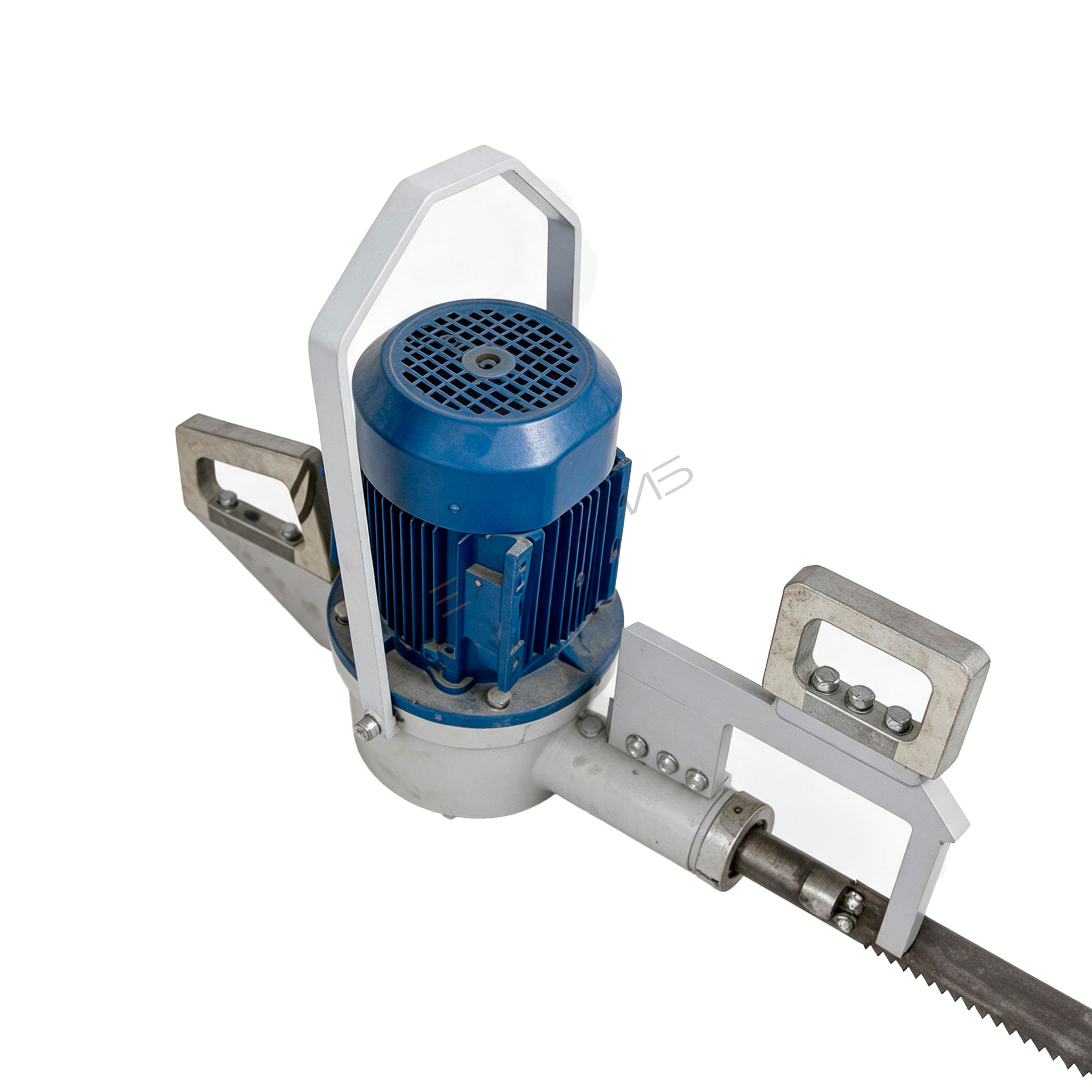

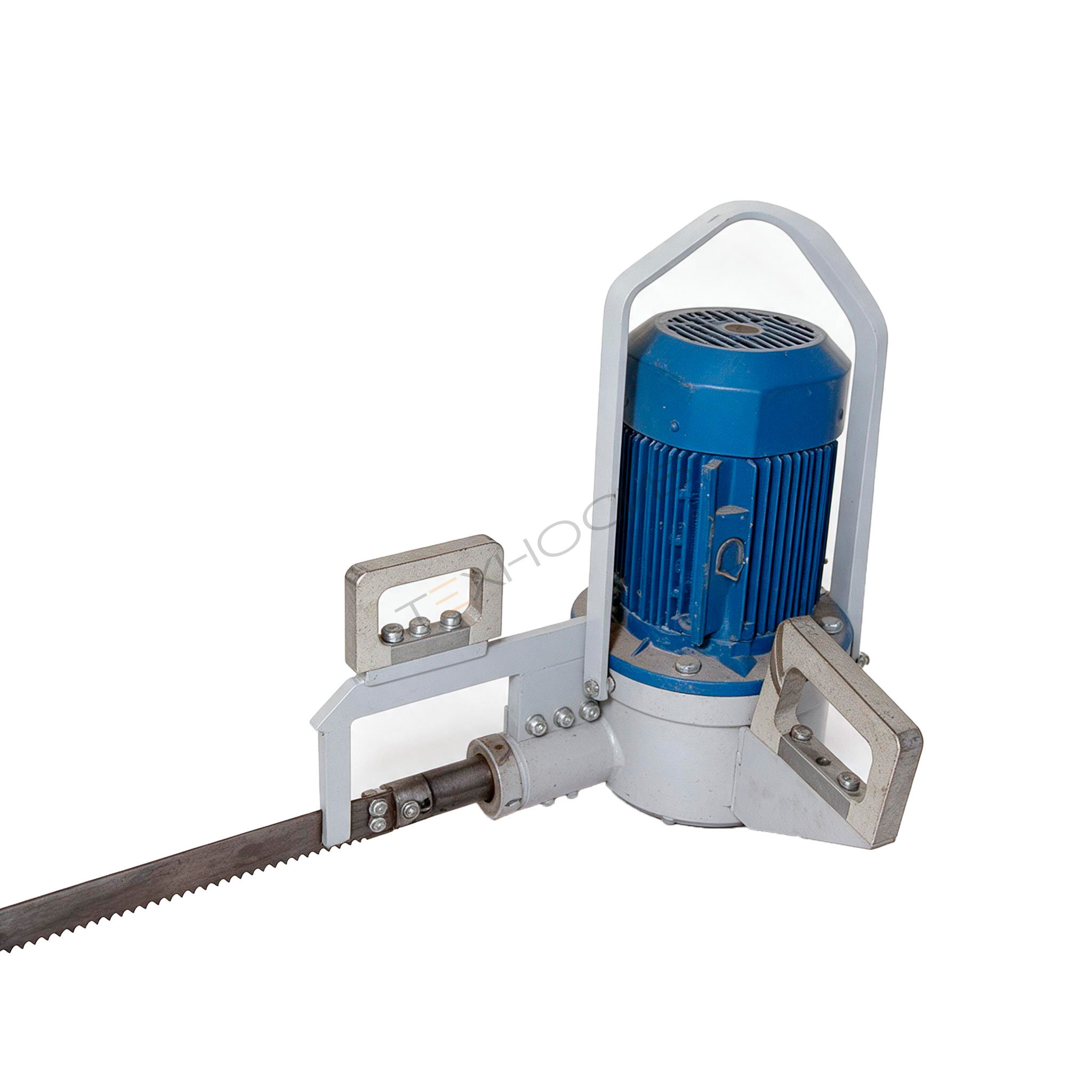

Пила ПРГ-200

Пила ПРГ-200 предназначена для применения в цехах по первичной переработке скота и бойнях, а так-же мясоперерабатывающих предприятиях для распиловки грудины туши.

Для выполнения технологической операции по распиловке необходимо подвесить пилу на балансир, подключить с помощью кабеля к защитному отключающему устройству. Включить пилу, прилагая равномерное усилие произвести распиловку сверху вниз. Выключить пилу.

Электропривод предназначен для преобразования электрической энергии в кинетическую и приводит в движение кривошипно-шатунный механизм пилы. Состоит из электрического трёхфазного асинхронного двигателя, мощностью 2,2 кВт 1500 об/мин, крепящегося к верхнему фланцу корпуса.
Кривошипно-шатунный механизм состоит из коленчатого вала, шатуна, ползуна и системы разбрызгивания масла, предназначен для преобразования вращательного движения, получаемого от электродвигателя в возвратно-поступательное. Располагается в корпусе, на двух шариковых подшипниках, с системой регулировки положения относительно оси толкателя. Соединён с электродвигателем посредством скользящей муфты.

На головке шатуна с помощью шарнирного пальца закреплён толкатель пильного полотна, который в свою очередь размещается в направляющей из антифрикционного сплава. Корпус картерного типа имеет несущую конструкцию, на нем размещены все сборочные единицы. Сверху расположен электропривод, подвесное устройство, снизу расположена крышка с устройством регулировки КШМ и сливная пробка для смазки.

На цилиндрической части корпуса расположен механизм толкателя с впрессованной втулкой скольжения, сальниковым уплотнением и поджимной гайкой. К корпусу толкателя крепится конструкция с направляющими для пильного полотна с диэлектрической рукояткой. К толкателю при помощи болтового соединения крепится пильное полотно, находящееся в направляющих опорной конструкции. С другой стороны корпуса расположен кронштейн ручками и вторая диэлектрическая ручка с кнопкой для пуска пилы.

При включении электродвигателя, вращение, через скользящую муфту, передаётся на кривошипно-шатунный механизм, затем преобразовываясь в возвратно-поступательное движение, через толкатель передаётся пильному полотну.
