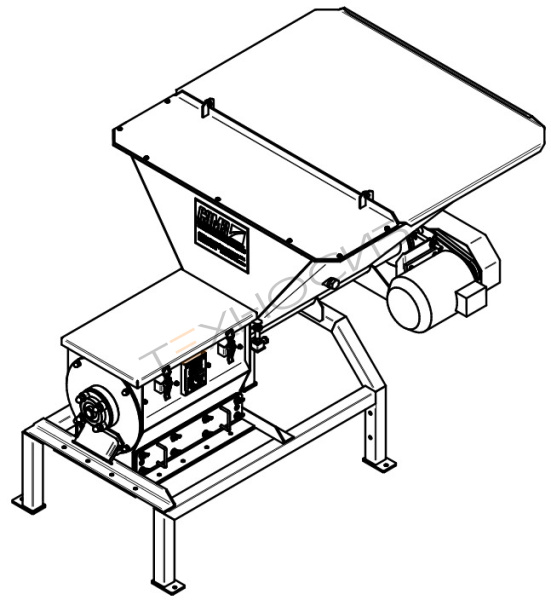

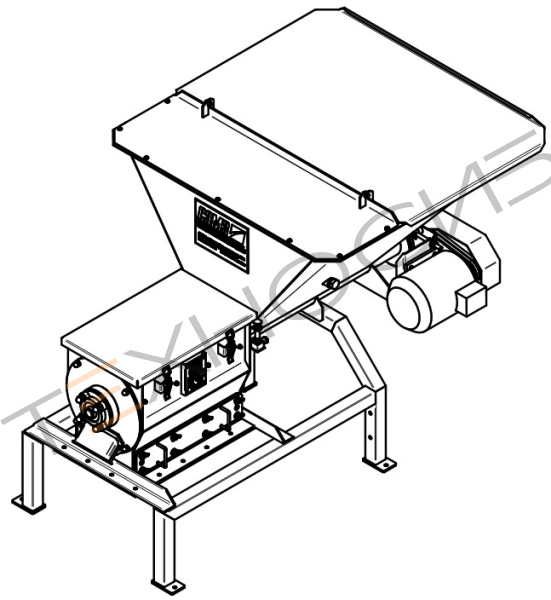

Установка просеивания муки УПМ-1,5-3

Установка просеивания муки марки УПМ-1,5 (далее по тексту установка) предназначена для контрольного просеивания муки при растаривании из мешков с улавливанием ферромагнитных примесей. Просеивание продукта осуществляется при помощи вращающегося ворошителя внутри стационарного сита.

Выгрузка просеянной муки осуществляется вниз, где можно присоединить:
-загрузочную воронку транспортной системы ТС-90 или ТС-125 на базе гибкого спирального органа;
-шнек (жёсткий), диаметром до 200мм;
-роторный питатель для транспортирования муки при помощи пневмотранспорта;
-промежуточный бункер, расположенный уровнем ниже;
-в другое технологическое оборудование, имеющее небольшую высоту загрузки.
Размер ячейки сита зависит от просеиваемого продукта и согласовывается с заказчиком. В качестве сита используется лист перфорированный. Ячейка сита выбирается из ряда: 1,5 / 2 / 2,5 / 3 / 4 мм. По умолчанию устанавливается сито из угл.стали с размером отверстия 3 мм. При уменьшении ячейки сита производительность снижается. Размер ячейки сита добавляется в конце обозначения, например УПМ-1,5-3.
В стандартной комплектации изделие изготавливается из углеродистой стали с покрытием порошковой оплавляемой эмалью. Возможно изготовление из нержавеющей стали по отдельному заказу.
Установка не комплектуется пультом управления и предназначена для встраивания в систему управления технологической линией.

Доступные опции:
-ручной мешкоподъёмник (исполнение -М);
-исполнение из нержавеющей стали (исполнение -Н);
-аспирация со встроенным вентилятором (исполнение -АВ);
-аспирация без встроенного вентилятора (исполнение -А);
-короб для аспирации (исполнение -К).
Пример обозначения: УПМ-1,5-3 установка просеивания муки, размер ячейки сита 3 мм (стандартное исполнение без опций); УПМ-1,5-2,5-МНАВ установка просеивания муки, размер ячейки сита 2,5 мм, с опциями: мешкоподъёмник, исполнение из нержавеющей стали, аспирация с вентилятором.

Достоинства:
• совмещённая функция загрузочной воронки и мукопросеивателя;
• возможность встраивания в существующие линии подачи муки шнеками для внедрения тарного хранения муки параллельно с бестарным;
• вращающийся ворошитель со щетками внутри стационарного U-образного сита. Зазор между щетками и ситом регулируется. При необходимости щётки можно снять и работать без них;
• откидная крышка на загрузочной воронке для предотвращения попадания посторонних предметов в продукт и уменьшения мучной пыли при просеивании;
• встроенный в загрузочную воронку эксцентриковый ворошитель с функцией защитной решётки;
• быстросъёмная крышка просеивающей головки для лёгкого доступа к ситу;
• патрубок для схода отсева, к которому можно привязывать мешок для сбора;
• предохранительный датчик на открытие крышки просеивающей головки;
• удобная высота загрузки, возможность установки механизированного или с пневмоприводом мешкоподъёмника для удобства опрокидывания и растаривания мешков;
• на выходном патрубке установлен съёмный магнитный улавливатель с магнитами из редкоземельных металлов, способных сохранять свои свойства в течение всего срока эксплуатации изделия. Магниты можно устанавливать как с правой стороны, так и с левой;
• доступная опция: мешкоподъёмник, предназначена для удобства подъёма вручную, опрокидывания и растаривания мешков. Угол опрокидвания до 45. Удобный механизм опускания мешкоподъёмника;
• доступная опция: аспирация, предназначена для сбора части мучной пыли, образующейся при растаривании, с последующей пневмоочисткой в загрузочную воронку установки. Опция аспирации может поставляться как со встроенным вентилятором (УПМ-1,5-х-АВ), так и без него (УПМ-1,5-х-А), при наличии собственного вентиляционного оборудования у заказчика;
• доступная опция: короб для аспирации, предназначен для подключения к существующей системе аспирации заказчика.

ПРИНЦИП ДЕЙСТВИЯ
При включенной установке мука из мешков подаётся в загрузочную воронку. При помощи встроенного ворошителя и шнека мука подаётся в просеивающую головку, где проходит через сито и через магниты. Просеянная мука, освобождённая от металлических примесей, высыпается из выходного патрубка в последующее технологическое оборудование. Через патрубок для схода отсева выходит мусор.

При наличии опции мешкоподъёмник: мешок укладывается на рамку, далее рамка поднимается и опрокидывается вручную, при этом мука из мешка высыпается в загрузочную воронку установки. Рамка мешкоопрокидывателя может фиксироваться в нескольких положениях. Для опускания рамки необходимо перевести собачки в противоположное положение (можно это делать ногой не нагибаясь). после полного опускания рамки собачка сама возвращается в исходное положение.

При наличии опции аспирация: при опорожнении мешка в загрузочную воронку установки и включенном вентиляторе аспирации, образующееся облако мучной пыли частично всасывается вентилятором. Мучная пыль задерживается на встроенных фильтрах. При включенной пневмоочистке происходит периодическая подача воздуха высокого давления кратковременными импульсами во внутрь фильтров. При этом наружная поверхность фильтров очищается от мучной пыли, а мука попадает в загрузочную воронку.


Габаритные и присоединительные размеры установки просеивания муки с опцией мешкоподъёмкник УПМ-1,5-х-М.


Габаритные и присоединительные размеры установки просеивания муки с опцией аспирация с вентилятором УПМ-1,5-х-АВ.
