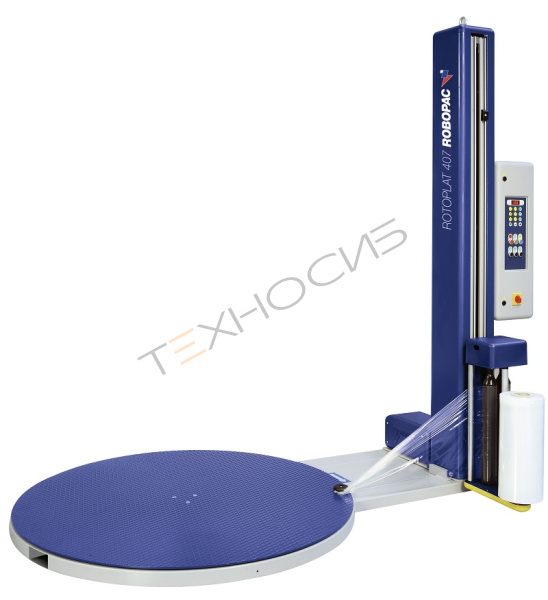

Полуавтоматический паллетоупаковщик ROTOPLAT 407 FS/ 407 TP FS
Описание
Паллетоупаковщик ROTOPLAT 407 FS/ 407 TP FS – паллетоупаковщик серии ROTOPLAT надежность проверенная годами. Оснащается регулируемой кареткой серии FS c электромагнитным тормозом. Реализует престрейч (предрастяжение) до 200%.
Все модели серии ROTOPLAT уже в базовой комплектации имеют поворотный стол диаметром 1650мм грузоподъемностью 2000кг.
Модели TP (транспаллет) оснащены Е-образным столом, который позволяет легко закатывать рохлю с грузом.
Благодаря электронным платам последнего поколения и полностью обновленной панели управления, паллетоупаковщики ROTOPLAT 407 FS/ 407 TP FS гарантируют максимальную гибкость операций по обмотке паллет в стретч-пленку. После установки груза на стол, оператор закрепляет пленку на столе и запускает упаковочный цикл нажатием кнопки на панели управления. Последовательность осуществляемых аппаратом упаковочных операций, и их характер зависят от выбранного оператором цикла. Высота упаковываемого груза определяется автоматически с помощью фотодатчика. Для облегчения закрепления плёнки на поворотном столе имеется специальное приспособление. В целях обеспечения безопасности эксплуатации низ каретки оснащен датчиком остановки, который срабатывает, если при движении вниз каретка встретит какое-либо препятствие.
Конструкция поворотного стола:
- наличие специальных отверстий для вил погрузчика с фронтальной и задней загрузкой для удобства перемещения.
- ролики из специального материала, с закрытыми подшипниками, обеспечивающие очень низкий коэффициент трения при вращении и очень высокое сопротивление на сжатие и деформацию в целях получения максимально возможного срока службы и наименьшего компонента износа.
- система цепи и звездочек обеспечивает стабильную и надежную работу платформы во время вращения.
- специальный узор на тарелке обеспечивает лучшее сцепление при любой загрузке и помогает избежать проскальзывания во время упаковочного цикла.
Каретка FS:
- подающий вал с электромеханическим подтормаживанием и “холостой” дополнительный вал. Реализует пре-стрейч до 200%. Регулировка - электронная (с панели управления).
- система “QLS” (быстрая загрузка системы) быстрая смена рулона пленки.
Мачта:
- собирается из холоднокатаной стали и имеет специальную внутреннюю структуру в целях обеспечения максимальной прочности и устойчивости к любым торсионным напряжениям.
- приводная цепь движется в специальном канале вверх и вниз с постоянным и точным контролем процесса обмотки.
- система анти-падения каретки в случае чрезвычайной ситуации обеспечивает максимальную безопасность.
Программируемые параметры:
- количество витков внизу и вверху груза
- скорость вращения платформы
- скорость перемещения шпульной каретки
- тип упаковки: одинарная (вверх)
- одинарная (вниз) двойная (вверх-вниз) ручной режим
- регулировка предрастяжения (зависимое от натяжения)
- регулировка начала упаковки по высоте груза
- регулировка уровня нахлеста сверху груза
- определение высоты груза фотодатчиком
- функция покрытия верха паллеты
- 4 определяемые пользователем программы
Фаза точки останова:
Платформа всегда останавливается в том же положении, что и была еще до начала процесса упаковки. Это значительно сокращает время и затраты на процесс. Плавный пуск и остановку контролирует инвертор, обеспечивающий позиционирование груза до и после упаковки. Зубчатые и червячные системы позволяют сохранить фазы поворотного стола даже во время позиционирования паллеты на платформу.
Дополнительные опции:
- Рампа для поворотного стола. Необходима для закатывания рохли с паллетом на поворотный стол.
- Поворотный стол диаметром 1800 мм
- Мачта на высоту груза 2400/2800/3100мм
- Механический/ пневматический прижим
