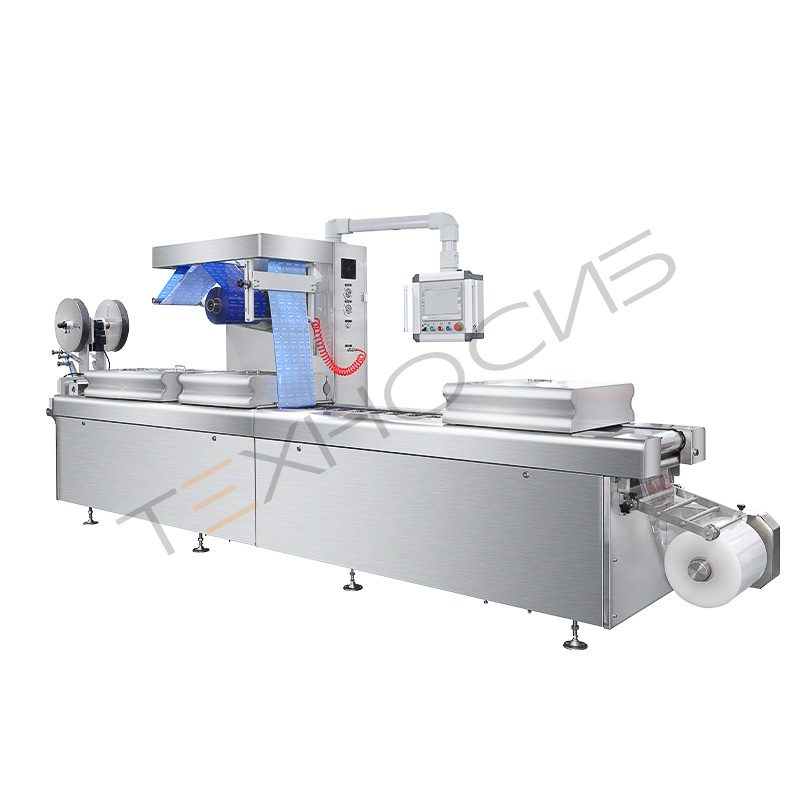

Термоформер EASYFORM VG


Машина отвечает всем требованиям пищевой промышленности и имеет класс защиты всех электрических компонентов IP65. Она изготовлена из нержавеющей стали AISI 304 и анодированного алюминия. Максимальная ширина формуемой (нижней) пленки 320 мм В наличии (размеры формуемых контейнеров 200х140х40 или 60 мм) Машина ILPRA EASYFORM представляет собой автоматическую упаковочную линию для упаковки фарша с узлом термоформинга контейнеров из рулонного материала и запайки этих контейнеров соответствующей пленкой.
О товаре
Термоформер EASYFORM VG
Машина отвечает всем требованиям пищевой промышленности и имеет класс защиты всех электрических компонентов IP65. Она изготовлена из нержавеющей стали AISI 304 и анодированного алюминия. Максимальная ширина формуемой (нижней) пленки 320 мм
В наличии (размеры формуемых контейнеров 200х140х40 или 60 мм) Машина ILPRA EASYFORM представляет собой автоматическую упаковочную линию для упаковки фарша с узлом термоформинга контейнеров из рулонного материала и запайки этих контейнеров соответствующей пленкой.
Узел размотки нижней пленки
Специальное разматывающее устройство, применяемое на машине, позволяет легко и просто менять рулон. Во время рабочей фазы корректировка натяжения пленки осуществляется специальным устройством.
Система подачи и передвижения нижней пленки
Нижняя пленка подается и передвигается по транспортеру посредством цепи с зажимами из нержавеющей стали. Пошаговое движение осуществляется с помощью двигателя с сервоприводом. Подача пленки, скорость, ускорение и плавность в начале движения регулируется с пульта управления.
Узел термоформинга с предварительным разогревом пленки
Термоформинг предварительно разогретой пленки осуществляется посредством вакуума, с помощью вакуумного насоса 63 м3/час. Все параметры процесса формовки могут быть заданы с пульта управления. Смена формующего инструмента матрицы занимает несколько минут.
Зона загрузки
В этой зоне продукт загружается в сформованные контейнеры. Возможно размещение укладчиков продукции по обе стороны машины. Длина зоны загрузки приблизительно 800 мм.
Система размотки верхней пленки
Размотчик верхней пленки оснащен специальными роликами для правильного натяжения пленки и обеспечивает пошаговую подачу пленки в соответствии со скоростью движения нижней пленки. Как опции, машина может быть оснащена системой printed top web, обеспечивающей точное и правильное позиционирование верхней пленки с печатью при запайке контейнеров, а так же принтером с быстро сохнущими чернилами для печати даты производства, наименования продукции и т.д.
Узел запайки
В данном узле производится запайка контейнеров с готовой продукцией. Температура платы запайки, время запайки и степень откачки воздуха регулируются с пульта управления. Движение станции запайки осуществляется подъемной системой коленно-рычажных механизмов
Узел поперечной резки
Поперечная резка запаянных контейнеров осуществляется с помощью станции обрезки гильотинного типа.
Узел продольной резки
Состоит из привода и вращающихся дисковых ножей. Данная система позволяет получить ровные края упаковки.
Пульт управления
Пульт управления представляет собой клавиатуру и дисплей и позволяет легко и быстро менять рабочие параметры. Также имеется возможность запоминания различных рабочих программ.
Система безопасности
Рабочая зона защищена соответствующими элементами безопасности в соответствии с действующим законодательством. Стоимость машины зависит от комплектации, необходимых функций
Технические характеристики
Тип нижней пленки | мягкая, полужесткая или жесткая |
Сжатый воздух | 6 бар const бар |
Производительность , | (2 контейнера за цикл) около 6-8 циклов в минуту (12 упаковок/минуту) |
Максимальный шаг машины | 200 мм |
Внутренний диаметр ролика | 76 мм |
Максимальный диаметр верхнего рулона пленки | 200 мм |
Максимальный диаметр рулона нижней пленки | 300 мм |
Напряжение | 380 V – 3 ph + G + N В |
Максимальная глубина лотка | 60 мм |
Диаметр втулки | 450 мм |
Внутренний диаметр втулки | 76 мм |
Вес туши | около 800 кг |
